一、结构组成和总体设计 1、用于液相物料干燥的单滚筒滚筒和双滚筒干燥设备,其结构均可归纳为以下组成部分。 (1)滚筒干燥设备的滚筒(包括筒体、端盖、端轴及轴承)。 (2)布膜装置(包括料槽、喷溅器、搅拌器、膜厚控制器)。 (3)刮料装置(干燥设备主体用不锈钢是不锈耐酸刚的简称。包括干燥设备主体用不锈钢和干燥设备主体用耐酸钢两类。在空气中能抵抗腐蚀的钢叫不锈钢,在酸、碱、盐等及其溶液和其他腐蚀介质中能抵抗腐蚀的刚叫耐酸钢。 这类干燥设备主体用钢按其组织特征分为奥氏体型、奥氏体-铁素体形、铁素体型、马氏体型和沉淀 粉粒体的混合机械有立式也有卧式,其中目前使用最为广泛的立式粉粒混合机械是容器为锥形、用螺杆作搅拌器的行星式混合机混合机,简称行星锥形混合机。然而,由于其复杂的行星式运动,且随该混合机的容积不同,可用一个电动机或两个电动机驱动,有关其搅拌功率的基础研究未见有发
干燥机是现在各个行业的生产不可以或缺的一种设备,在现在的工业生产中有着广泛的应用。正是因为干燥机行业的迅速发展,干燥机市场也变得十分的火热,干燥机的类型也是多种多样。
空心桨叶干燥机又称叶片干燥机,主要由带有夹套的W形壳体和两根空心桨叶轴及传动装置组成。轴上排列着中空叶片,轴端装有热介质导入的旋转接头。干燥水分所需的热量由带有夹套的W
带式干燥机是在隧道式干燥机的基础上发展出来的一种新的干燥设备。它的工作原理是将湿物料置于一层或多层连续运行的带上。用热风来穿透网袋和物料来进行干燥。被干燥的物料铺在输送带上,在点击和减速装置等组成的转动装置下在干燥机内实现预定的运动,依次经过干燥,隔离,及冷却段。最常用的干燥介质是空气。为了使物料上下层脱水均匀,空气继上吹之后下吹。最后干燥产品经外界空气高频干燥机的特点: 1、该机械加热速度快普通干燥机加热多数采用热空气、燃气、蒸汽(或过热蒸汽)等对物料进行加热,通过物料内外的温度梯度传递热量,因此加热速度慢。采用介电加热,电磁场与物料的整体发生作用,在物体内迅速地产生热效应,加热速度很快,通常在几秒钟内便可完成加热过程。如装有易装卸的门。
一、倒锥式气流干燥设备 倒锥式气流干燥设备采用气流干燥管直径逐渐增加的结构,因此气速由下向上渐减,增加了粒子在管内的停留时间,降低了气流干燥设备的干燥管的高度。像干燥小苏打的干燥设备,其流程见图(5-15)生产操作数据见表(5-18)。
二、套管式气流干燥设备 套管式气流干燥设备的特点是具有一个套管式气流干燥管,物料和空气同时由内官下部进入,然后由顶部进入内外管的环隙底部排出。由于采用套管,可以减低干燥管高度和提高热效率。 以干燥葵二酸为例的套管式气流干燥设备的流程如图(5-16)所示。

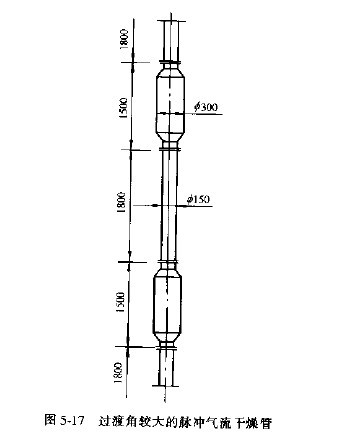

三、脉冲式气流干燥设备 脉冲式气流干燥设备的特征是气流干燥管的管径是交替缩小和扩大。目前脉冲气流干燥设备的所用管的管型有两种,一种如图(5-17)所示,由小管径至大管径的过渡角较大;另一种如图(5-18)所示,其过渡角较小。 采用脉冲气流干燥管可以充分发挥加速段具有高的传热传质作用,以强化干燥过程。加入的物料粒子首先进入管径小的干燥管内,粒子得到加速,当其加速运动终了时,干燥管径突然扩大,粒子依惯性进入管径大的干燥管。粒子在运动过程中,由于受到阻力面不断减速,直至减速终了时干燥管又突然缩小,这样粒子又被加速,就这样重复交替地使管径缩小和扩大,则粒子的运动速度也交替地加速和减速,使空气和粒子间的相对速度和传热面积均较大,从而强化了传热传质的速度。同时,在大管径内气流速度下降也相应增加了干燥时间。 以干燥A、S、C.为例,其流程如图(5-19)所示,生产操作数据如表(5-18)
